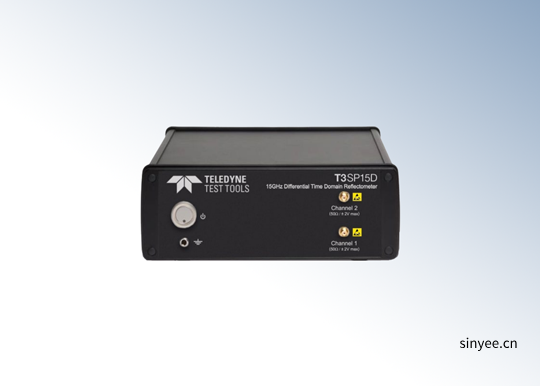

力科T3SP差分時域反射計-云帆興燁
型號：T3SP
T3SP10D（10 GHz）和T3SP15D（15 GHz）通過真正的差分信號激勵DUT，TDR提供50 ps（T3SP10D）和35 ps（T3SP15D）的快速上升時間，故障分辨率（FR4）分別為4 2 mm和3 mm，DUT長度可達40 m，TDR采樣率最高可達10 MHz
在線咨詢
服務熱線
0755-83248861
分享至
產品描述

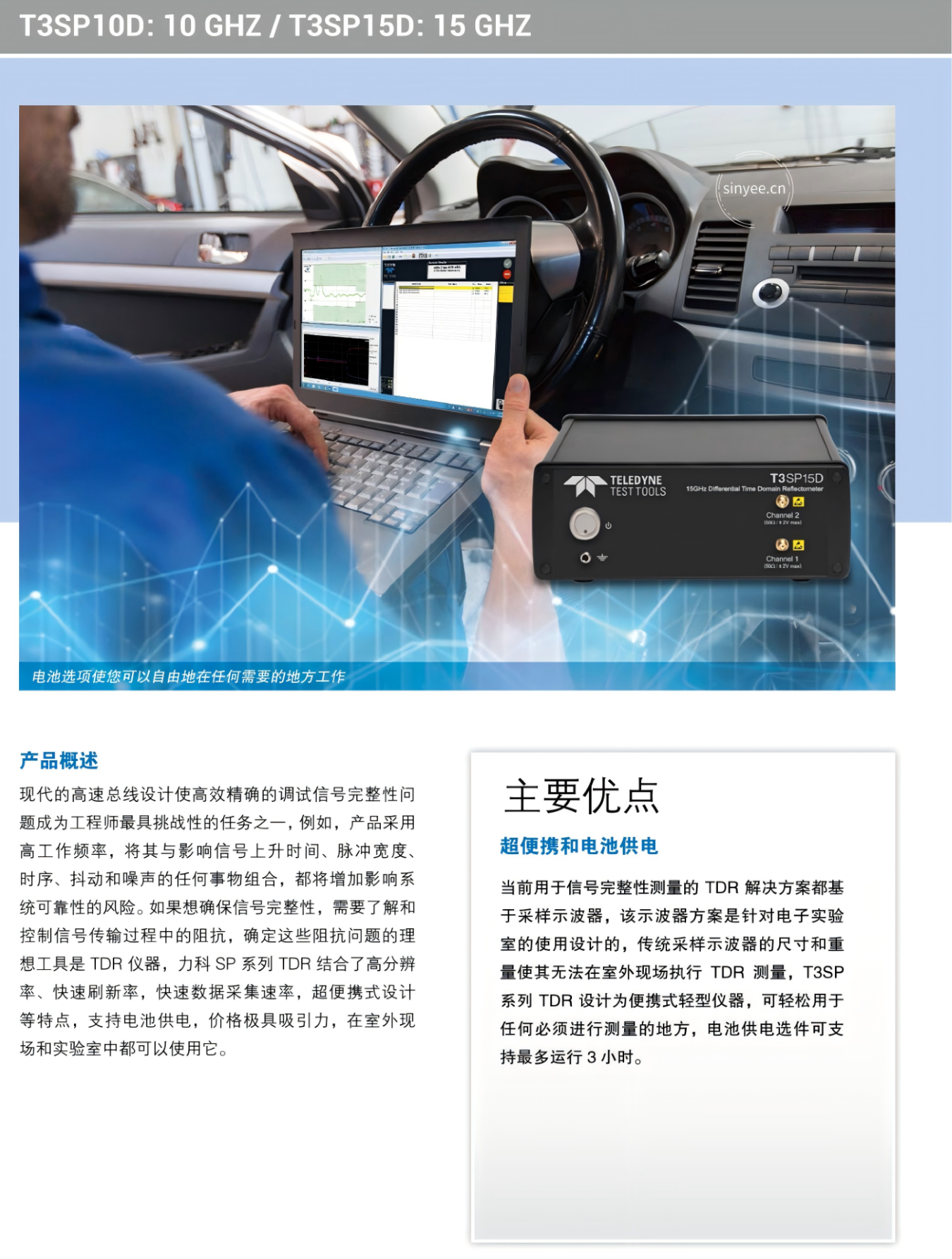

T3SP10D（10 GHz）和T3SP15D（15 GHz）通過真正的差分信號激勵DUT，TDR提供50 ps（T3SP10D）和35 ps（T3SP15D）的快速上升時間，故障分辨率（FR4）分別為4.2 mm和3 mm，DUT長度可達40 m，TDR采樣率最高可達10 MHz，并使用與矢量網絡分析儀相同的OSL校準標準。 由于外形小巧，重量輕，可選內部電池供電，儀器可以在測試實驗室或現場使用。

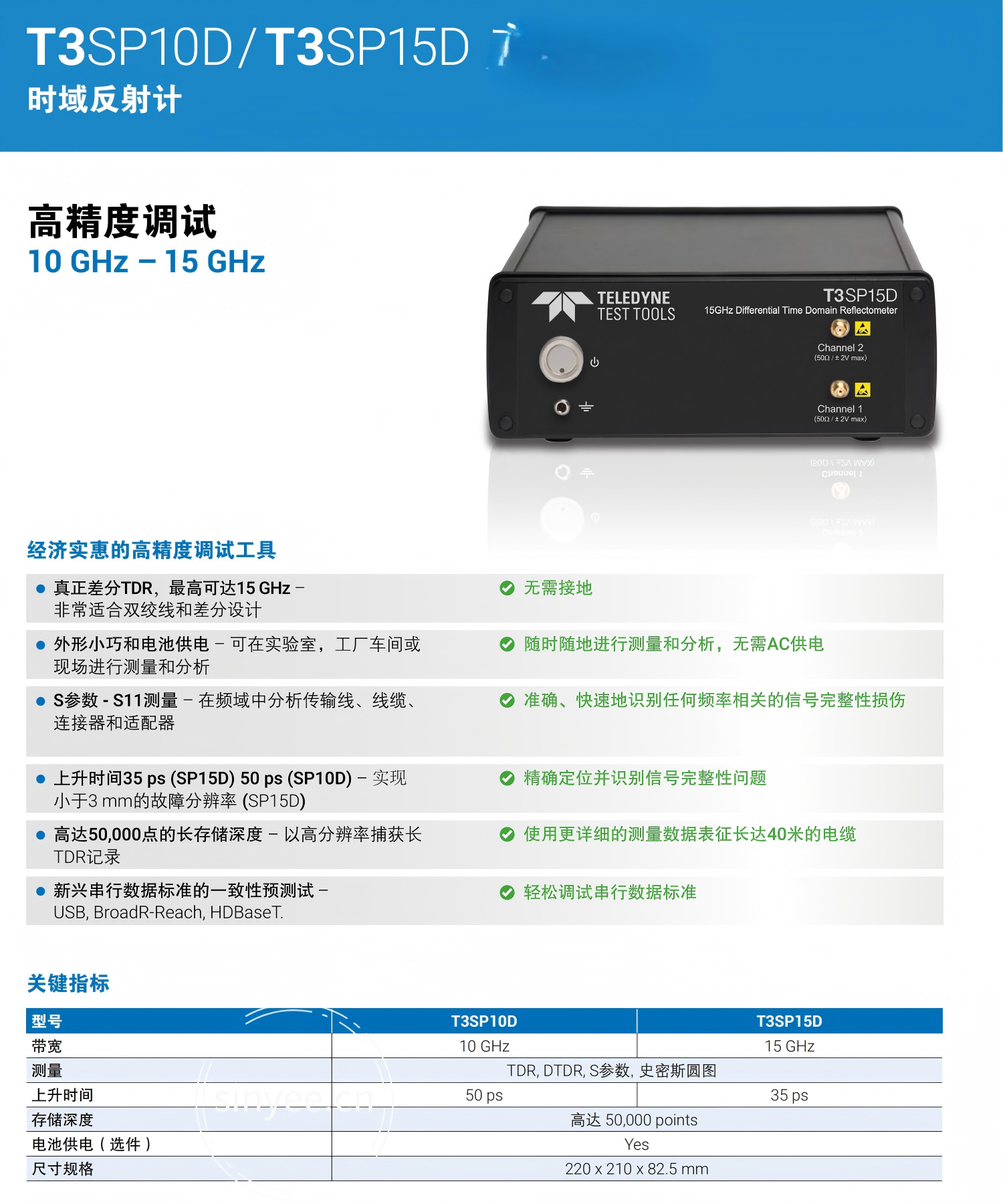

關鍵特性
● 真正查分TDR，高達15GHz
● 外形小巧，可支持電池供電

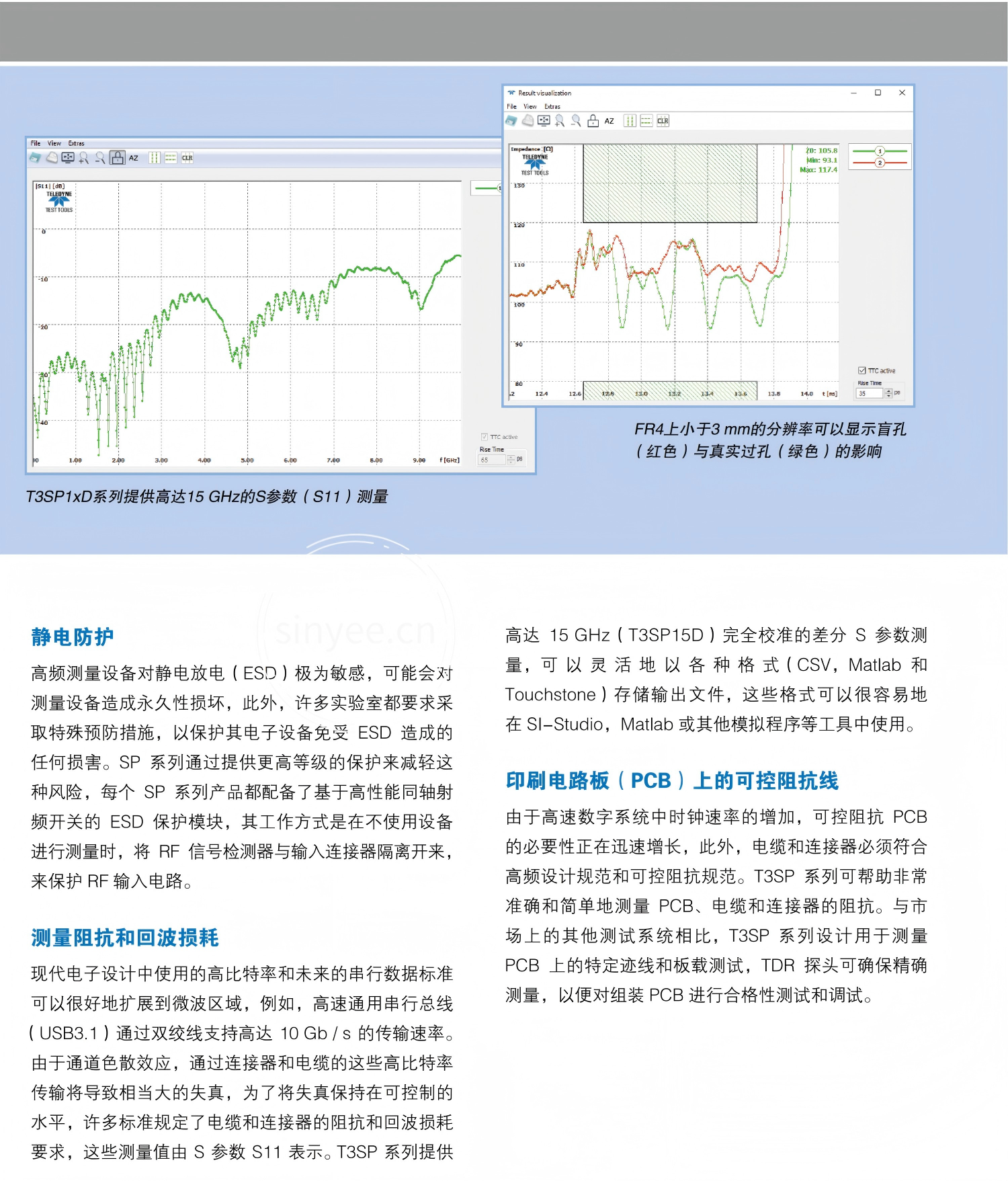

● S參數測量 - S11測量
● 35 ps上升時間（SP15D），50 ps上升時間（SP10D）
● 長達50,000點的的存儲
● 新型串行數據標準的一致性預測試
T3SP15D (15 GHz）
工作頻率 | 15 GHz |
上升時間 | 35 ps |
等效時間采樣率 | 100 GS/s |
存儲深度 | 50,000 Points |
| 測量模式 | DR, DTDRT |
T3SP10D (10 GHz）
工作頻率 | 10 GHz |
上升時間 | 50 ps |
等效時間采樣率 | 100 GS/s |
存儲深度 | 50,000 Points |
| 測量模式 | DR, DTDRT |
