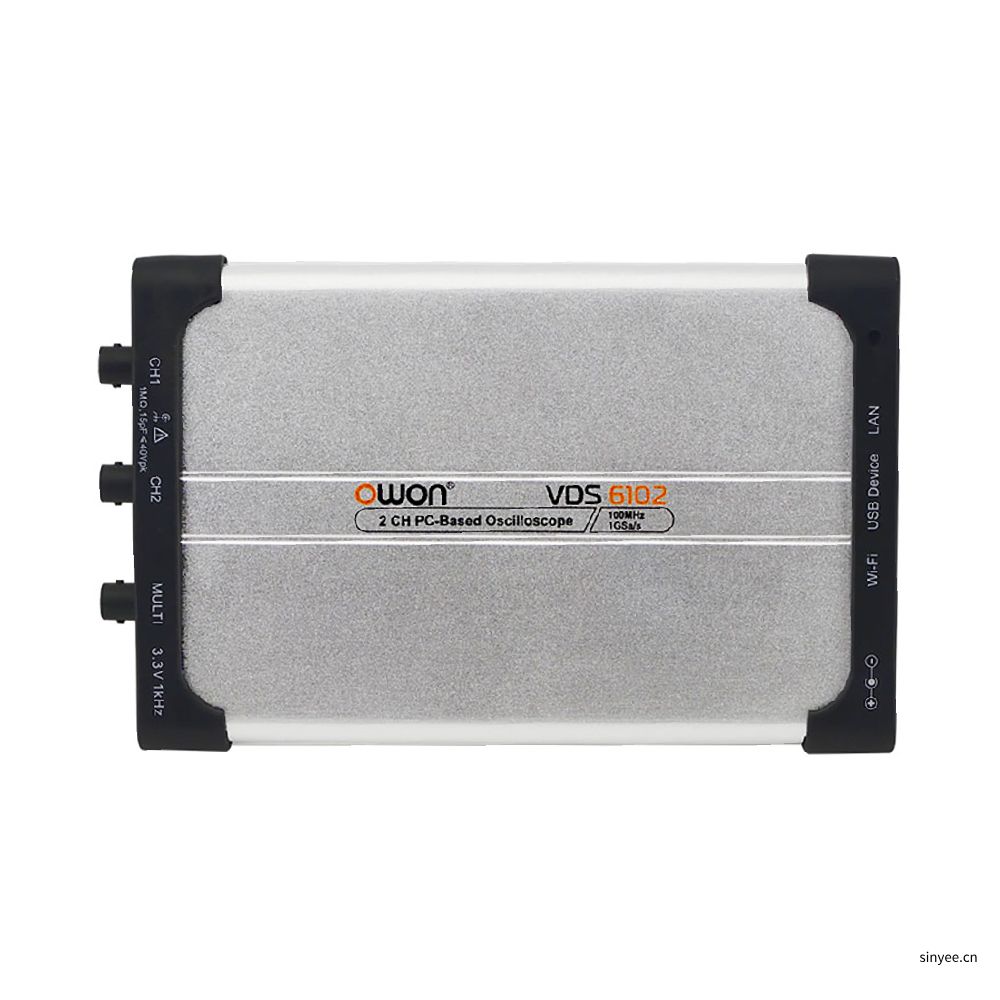

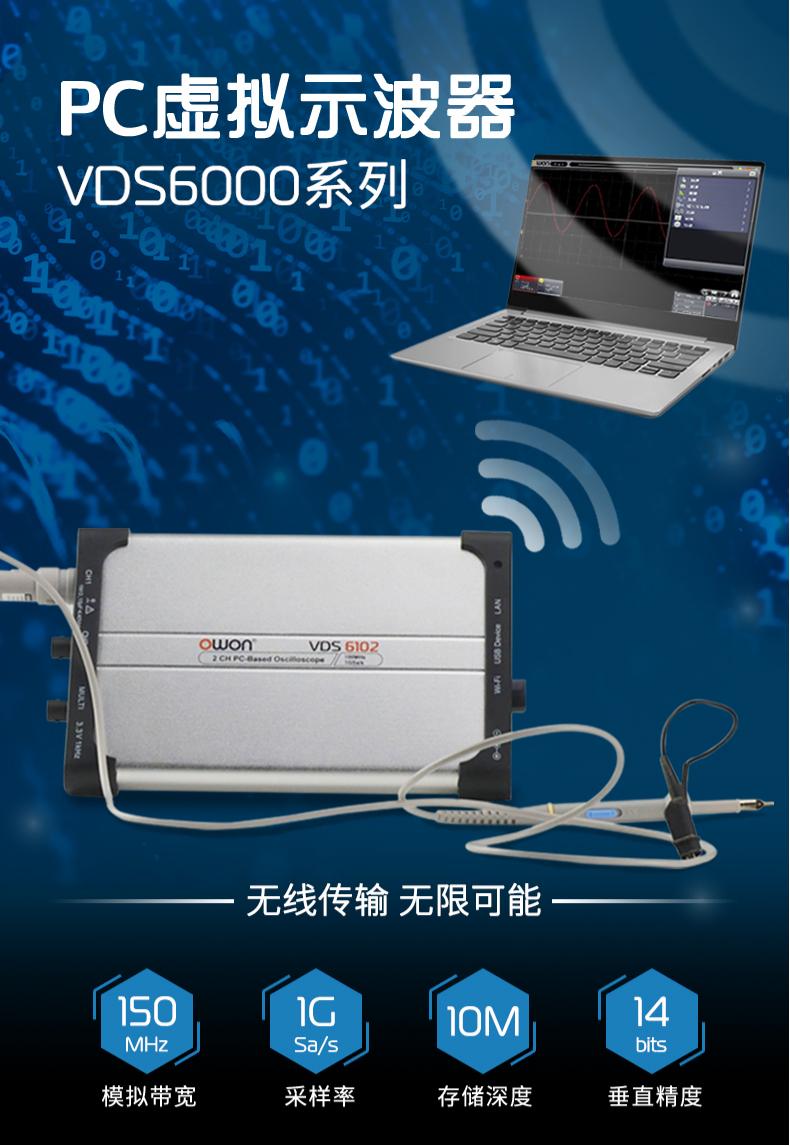

VDS6000系列多平臺二次開發雙通道PC虛擬示波器
型號：VDS6000
+ 100MHz帶寬，高達1GSa s實時采樣率
+ 雙通道超薄設計，
+ 標配5MHz 信號發生器

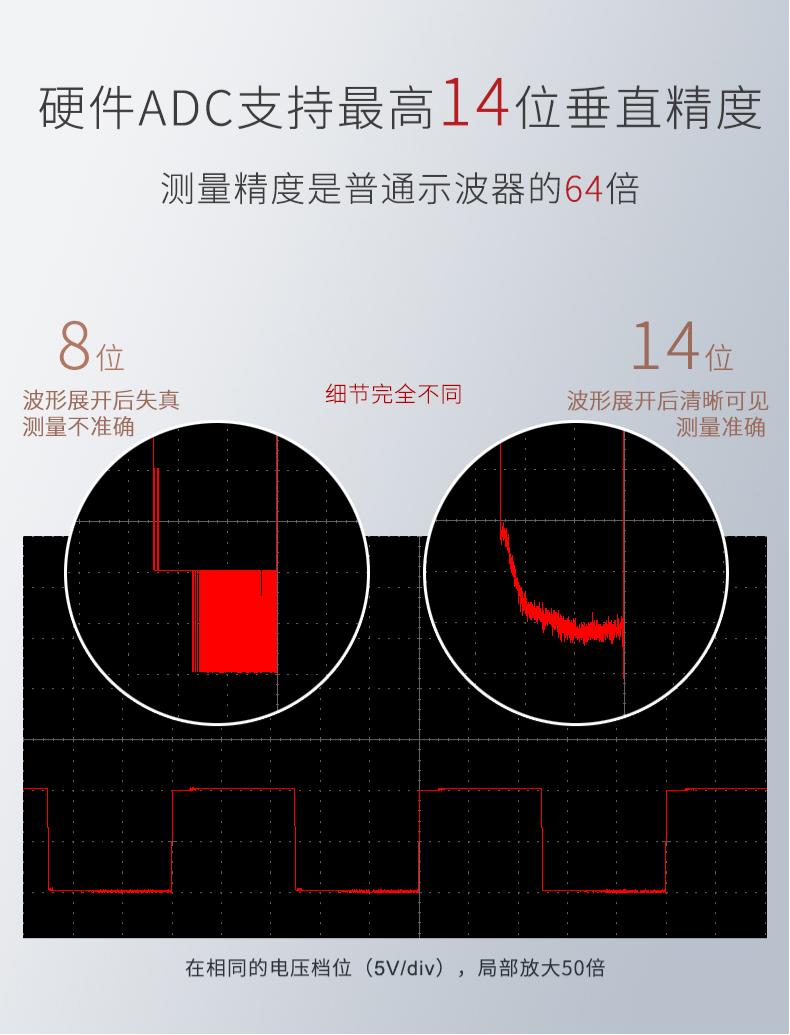

+ 8bits, 12bits, 14bits 垂直精度，測量更準確
+ 最高存儲深度10M點
+ 友好的人機互動畫面；X-Y，波形同屏顯示
+ 支持標準SCPI通信功能、labview 通信功能

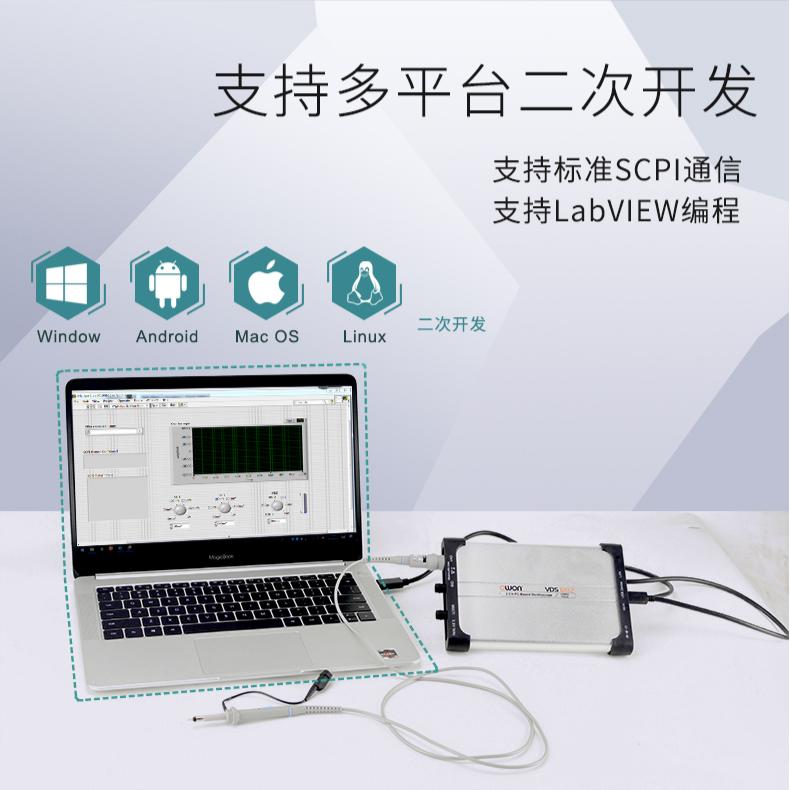

+ 支持 Windows / Linux/安卓/蘋果 平臺二次開發

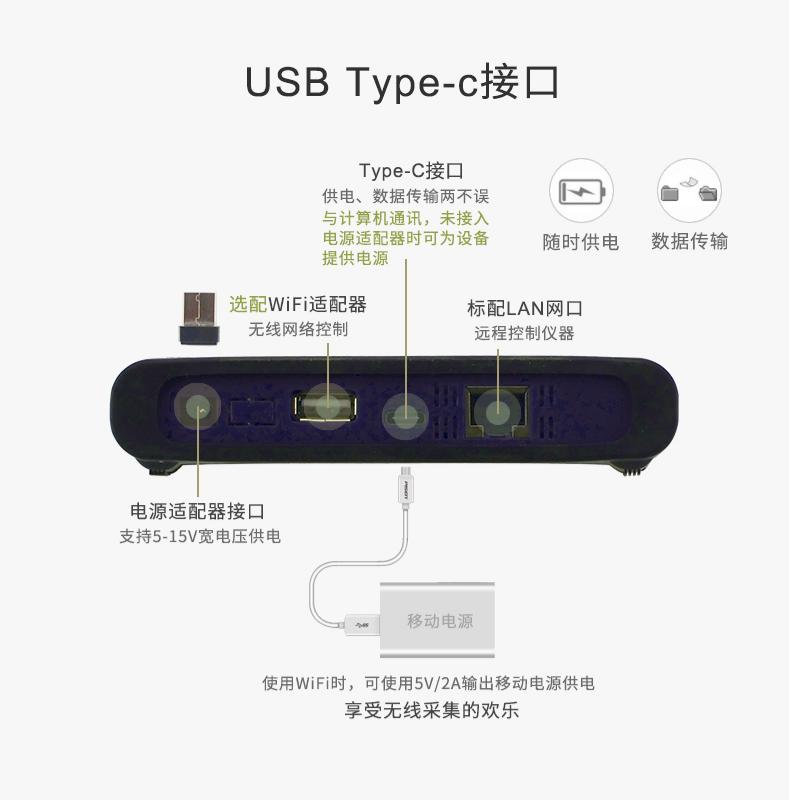

+ USB Typ-C供電，數據傳輸更快，支持5-15V的寬電壓供電
+ WIFI無限傳輸，使用更便捷。（需選配WIFI配件）
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
技術參數

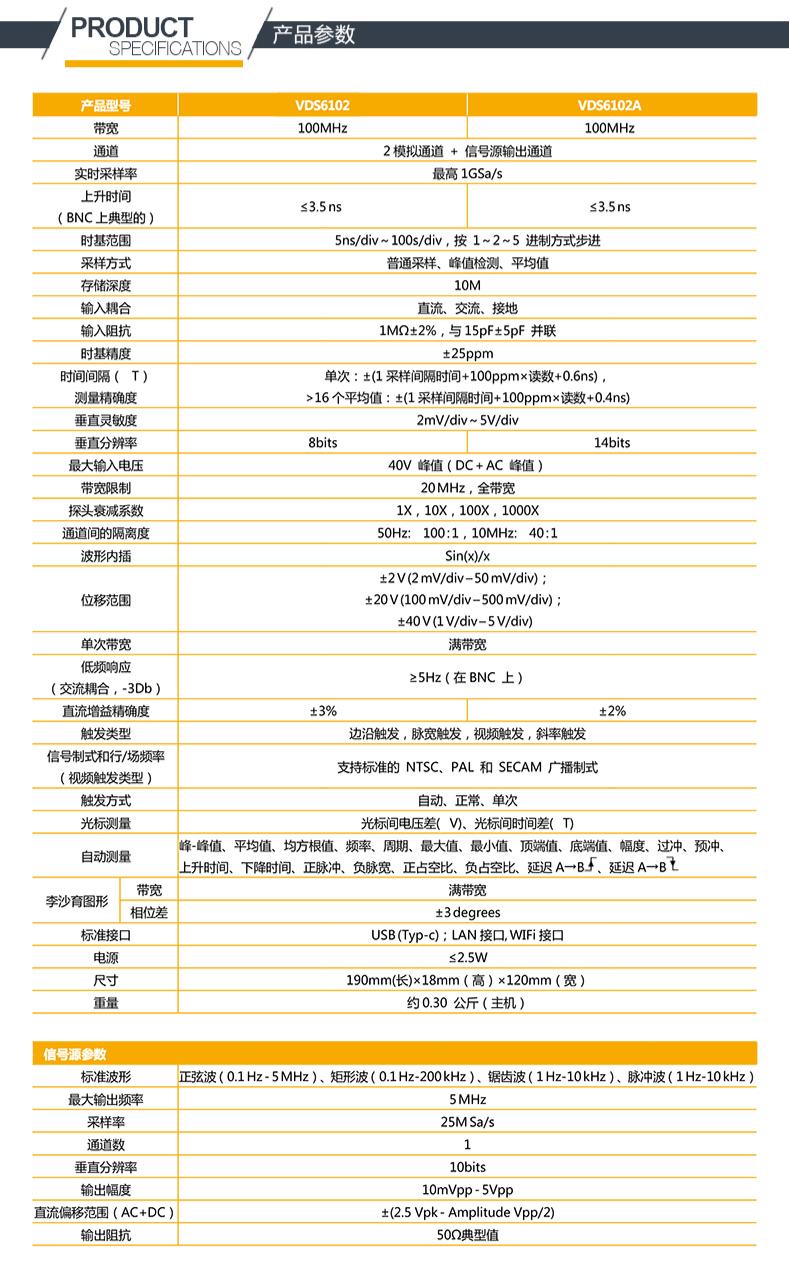

產品型號 | VDS6102 | VDS6102A | |||
|---|---|---|---|---|---|
帶寬 | 100MHz | 100MHz | |||
通道 | 2模擬通道 + 信號源輸出通道 | ||||
實時采樣率 | 最高1GSa/s | ||||
上升時間 | ≤3.5 ns | ||||
時基范圍 | 5ns/div～100s/div，按 1～2～5 進制方式步進 | ||||
采樣方式 | 普通采樣、峰值檢測、平均值 | ||||
存儲深度 | 10M | ||||
輸入耦合 | 直流、交流、接地 | ||||
輸入阻抗 | 1MΩ±2%，與15pF±5pF 并聯 | ||||
時基精度 | ±25ppm | ||||
時間間隔（△T） | 單次：±(1采樣間隔時間+100ppm×讀數+0.6ns)， | ||||
垂直靈敏度 | 2mV/div～5V/div | ||||
垂直分辨率 | 8bits | 8bits,12bits,14bits | |||
最大輸入電壓 | 40V 峰值（DC + AC 峰值） | ||||
帶寬限制 | 20 MHz，全帶寬 | ||||
探頭衰減系數 | 1X，10X，100X，1000X | ||||
通道間的隔離度 | 50Hz: 100 : 1，10MHz: 40 : 1 | ||||
波形內插 | Sin(x)/x | ||||
位移范圍 | ±2 V (2 mV/div – 50 mV/div)； | ||||
單次帶寬 | 滿帶寬 | ||||
低頻響應 | ≥5Hz（在BNC 上） | ||||
直流增益精確度 | ±3% | ±2% | |||
觸發類型 | 邊沿觸發，脈寬觸發，視頻觸發，斜率觸發 | ||||
信號制式和行/場頻率 | 支持標準的 NTSC、PAL 和 SECAM 廣播制式 | ||||
觸發方式 | 自動、正常、單次 | ||||
光標測量 | 光標間電壓差(△V)、光標間時間差(△T) | ||||
自動測量 | 峰-峰值、平均值、均方根值、頻率、周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、 | ||||
李沙育圖形 | 帶寬 | 滿帶寬 | |||
相位差 | ±3 degrees | ||||

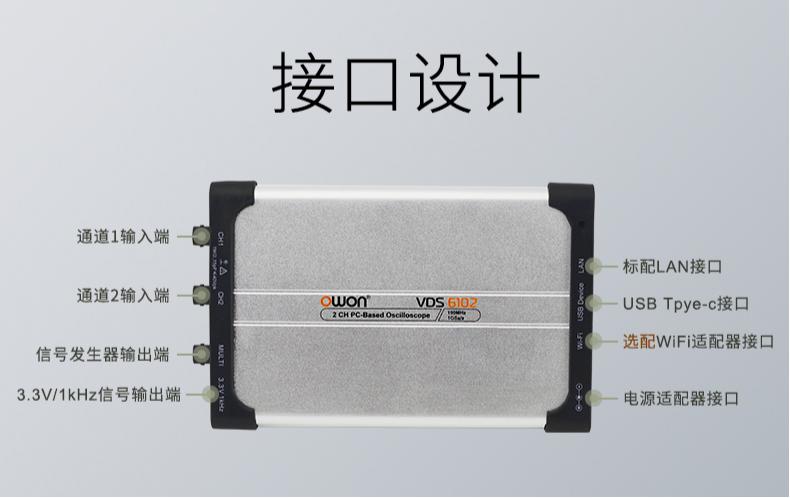

標準接口 | USB (Typ-c)；LAN接口, WIFi接口 | ||||
電源 | ≤2.5W | ||||

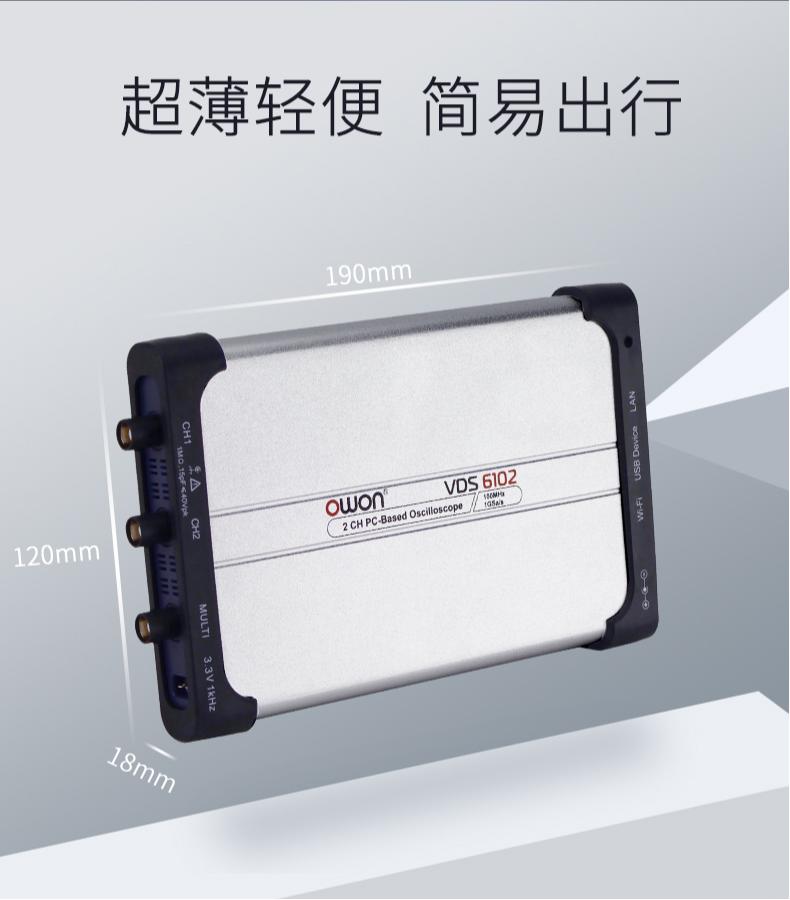

尺寸 | 190mm(長)×18mm（高）×120mm（寬） | ||||
重量 | 約0.30 公斤（主機） | ||||

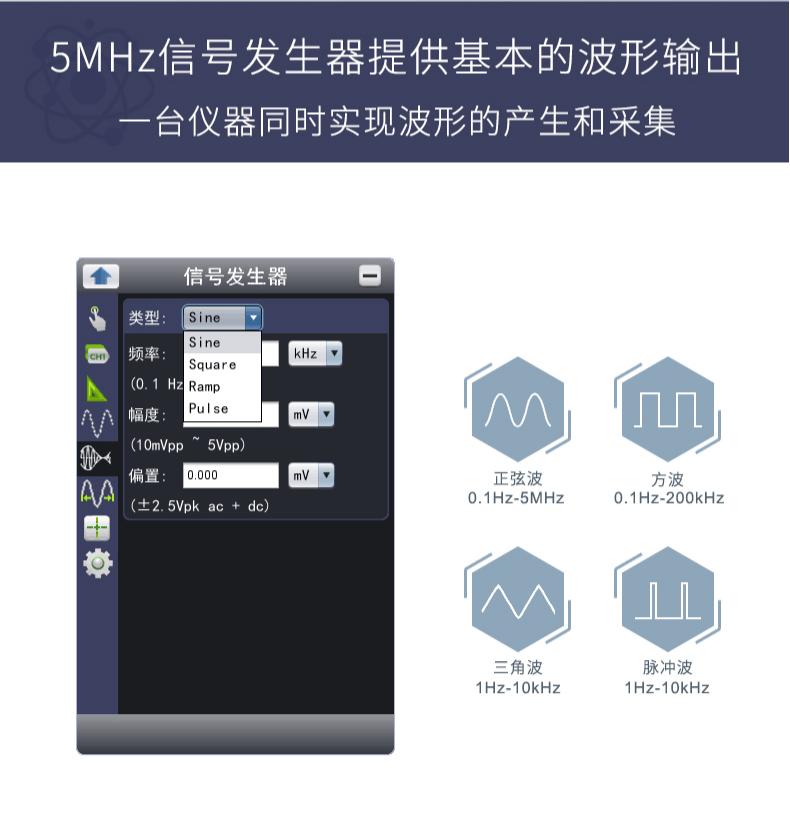

信號源參數 | |
|---|---|
標準波形 | 正弦波（0.1 Hz - 5 MHz）、矩形波（0.1 Hz-200 kHz）、鋸齒波（1 Hz-10 kHz）、脈沖波（1 Hz-10 kHz） |
最大輸出頻率 | 5 MHz |
采樣率 | 25M Sa/s |
通道數 | 1 |
垂直分辨率 | 10bits |
輸出幅度 | 10mVpp - 5Vpp |
直流偏移范圍（AC+DC） | ±(2.5 Vpk - Amplitude Vpp/2) |
輸出阻抗 | 50Ω典型值 |
